LED intermitent¶

Aprinde și stinge LED-ul integrat al ESP32 (GPIO 2) la fiecare secundă folosind MicroPython.

LED intermitent — ESP32 cu LED ON/OFF

Descriere¶

Acesta este un script MicroPython minimal care comută LED-ul de la bordul unui ESP32 în buclă infinită cu un interval de 1 secundă. Reprezintă echivalentul „Hello, World!" al sistemelor integrate.

Cod¶

import machine
import time

# Pinul 2 este LED-ul integrat pe majoritatea plăcilor ESP32
led = machine.Pin(2, machine.Pin.OUT)

while True:
    led.value(1) # Aprinde LED-ul
    time.sleep(1)
    led.value(0) # Stinge LED-ul
    time.sleep(1)

Primii pași¶

Cerințe prealabile¶

Placă ESP32 cu firmware MicroPython instalat
Thonny IDE sau orice instrument care suportă încărcarea fișierelor pe dispozitive MicroPython (ex.: ampy, rshell, mpremote)

Rularea scriptului¶

Cu Thonny: 1. Deschide Thonny și conectează ESP32-ul prin USB 2. Creează un fișier nou și lipește codul de mai sus 3. Salvează-l ca main.py pe dispozitivul MicroPython 4. Scriptul va rula automat la pornire

Conectarea unui LED extern¶

Poți conecta un LED extern la orice pin GPIO disponibil în loc de (sau în plus față de) cel integrat.

Componente necesare¶

1x LED
1x rezistență de 220–330 Ω
Fire jumper
Breadboard

Conectare¶

Pin GPIO ESP32  →  Rezistență (220Ω)  →  Anod LED (+, piciorul mai lung)
Catod LED (-, piciorul mai scurt)  →  GND

Exemplu folosind GPIO 4:

GPIO 4  ──[220Ω]──  LED+  →  LED-  ──  GND

Actualizarea codului¶

Modifică numărul pinului din cod pentru a corespunde pinului GPIO la care ai conectat LED-ul:

led = machine.Pin(4, machine.Pin.OUT)  # Înlocuiește 4 cu pinul GPIO ales

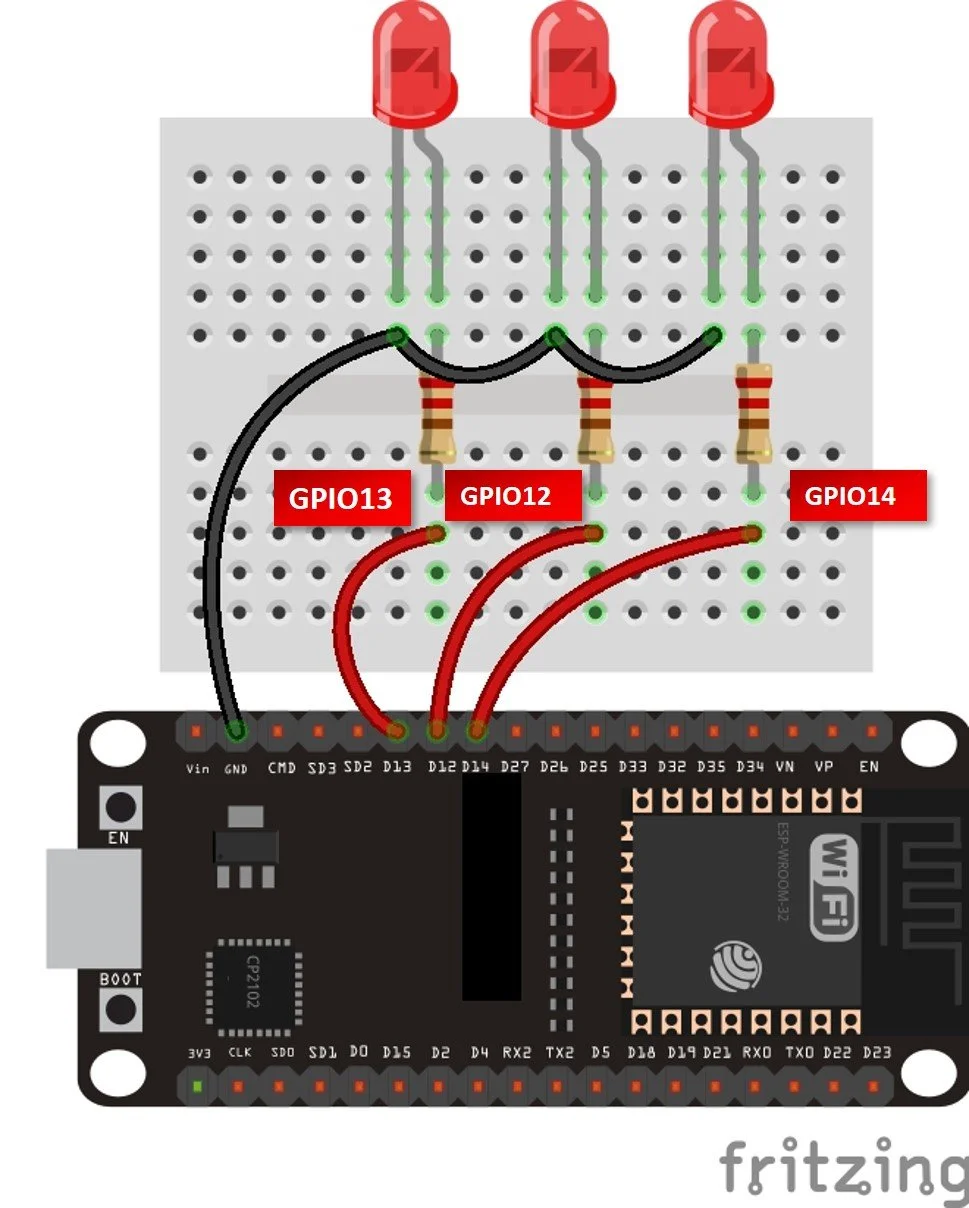

Exemplu: LED-uri în cascadă¶

Conectează mai multe LED-uri la pini GPIO consecutivi și ciclează prin ele în ordine:

import machine
import time

pins = [12, 13, 14]
leds = [machine.Pin(p, machine.Pin.OUT) for p in pins]

while True:
    for led in leds:
        led.on()
        time.sleep(0.2)
        led.off()
